Projekt domu 201
Wykaz powierzchni
gabinet 27,72m²
pokój dzienny 5,75m²
jadalnia 14,26m²
kuchnia 10,61m²
hol 14,94m²
wiatrołap 3,78m²
wc 10,09m²
sypialnia 3,89m²
sypialnia 1,48m²
pom. gospodarcze 10,29m²
sypialnia 4,18m²
łazienka 0,95m²
garderoba 21,67m²
łazienka 21,67m²
komunikacja 21,67m²
garaż 21,67m²
pom. gosodarcze 21,67m²
Razem 201,83m²
Dane techniczne budynku
Powierzchnia użytkowa 201,83m²
Powierzchnia zabudowy 224,41m²
Wysokość budynku w kalenicy 5,70m
Ilość pokoi 4
Minimalne wymiary działki 21,64m x 29,65m
Wymiary budynku 13,64m x 22,65m
Opis projektu 201:
Dom drewniany jednorodzinny, parterowy z garażem, niepodpiwniczony. Wygodny budynek dla 4-5-cio osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna to kuchnia, jadalnia, gabinet, pokój dzienny z kominkiem, wc i hol, natomiast część nocna to dwie sypialnie dziecięce ze wspólną łazienką, i sypialnia małżeńska z własną łazienką i garderobą, oraz garaż i pomieszczenie gospodarcze dostępne od zewnątrz. Budynek projekt - konstrkcja drewniana szkieletowa.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 5 x 15cm, strop i więźba dachowa drewniane o przekroju 5 x 20cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 21º kryty blacho dachówką.
Projekt zawiera:
Opis techniczny
Rzut ław fundamentowych w skali 1:50
Detale ław fundamentowych i ich obliczenia

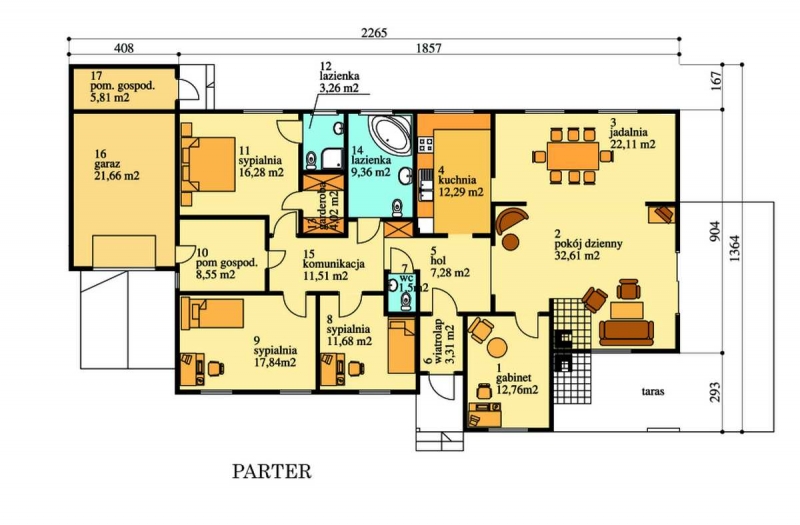

Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut parteru – belki stropowe w skali 1:50
Rzut poddasza w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut więźby dachowej w skali 1:50
Rzut dachu w skali 1:50
Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

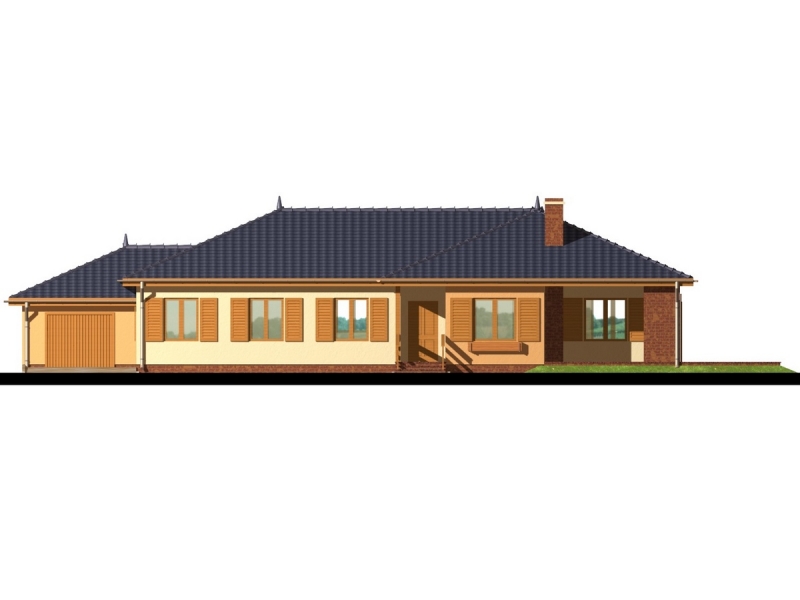

Cztery elewacje
Rysunki detali konstrukcyjnych
Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
Wykaz stolarki okiennej i drzwiowej
Wykaz podstawowej tarcicy na cały dom
Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana).
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
201
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
